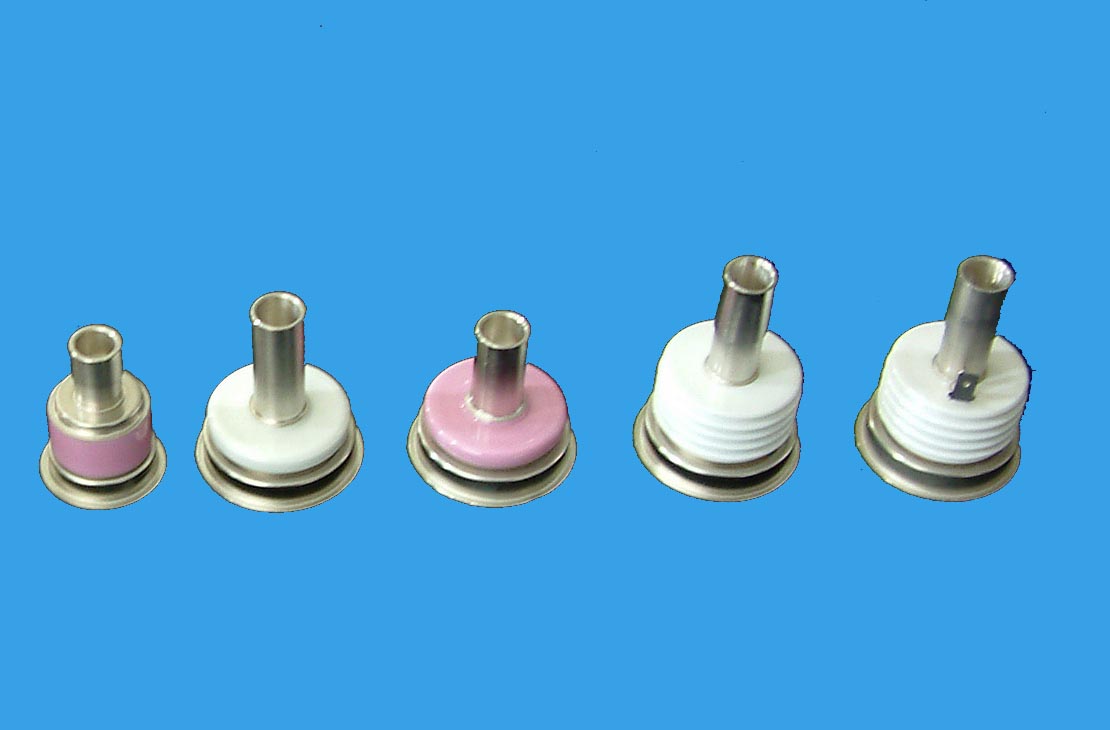

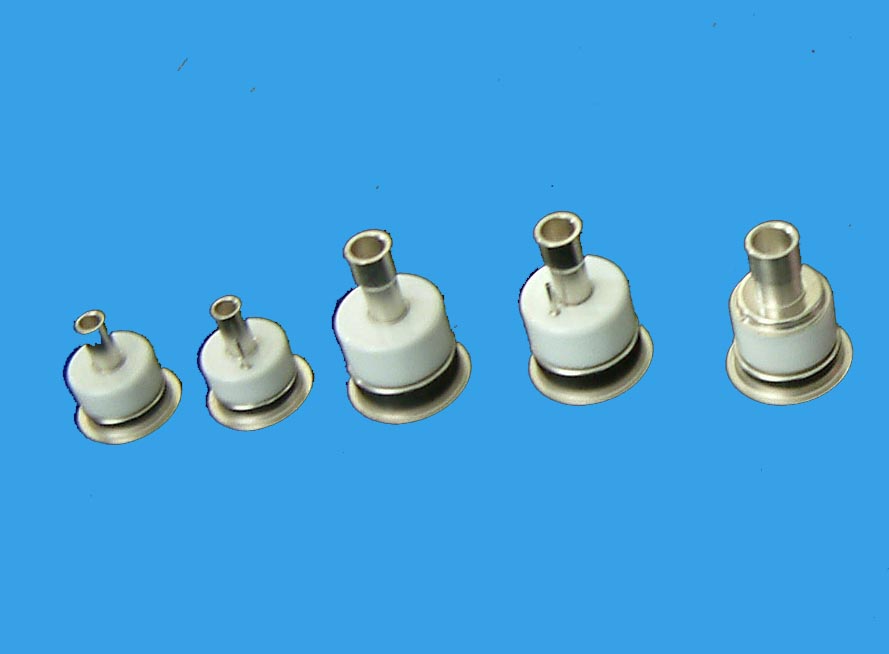

螺栓形管帽系列 |
|
|
管壳型号 |
尺 寸 (mm) |
d1 |
d2 |
d3 |
d4 |
d5 |
b1 |
b2 |
b3 |
h1 |
h2 |
h3 |
L1 |
L2 |
J |
S |
D |
M |
KL05 |
≤11 |
M5 |
>1.5 |
≥1.2 |
- |
- |
- |
- |
11±1 |
≤3.5 |
≤2.0 |
- |
- |
≤24 |
≤11 |
≤13 |
≤d2 |
KL06 |
≤17 |
M6 |
3.2-4.4 |
≥1.2 |
- |
- |
- |
- |
11±1 |
≤3.5 |
≤2.3 |
- |
- |
≤33 |
≤17 |
≤20 |
KL08 |
≤17 |
M8 |
3.2-4.4 |
≥1.2 |
- |
- |
- |
- |
11±1 |
≤5 |
≤2.3 |
- |
- |
≤39 |
≤17 |
≤20 |
KL10 |
≤22 |
M10 |
M8 |
3.2-4.3 |
- |
- |
- |
- |
11±1 |
≤8 |
≤2.3 |
- |
- |
≤55 |
≤22 |
≤26 |
KL10I |
≤22 |
M10 |
M8 |
3.2-4.3 |
≤10 |
≤16 |
≥5 |
≥3.2 |
11±1 |
≤8 |
≤2.3 |
150±15 |
≥L1 |
≤55 |
≤22 |
≤26 |
KL12 |
≤27 |
M12 |
M8 |
3.2-4.3 |
≤10 |
≤16 |
≥7 |
≥3.2 |
13±1 |
≤9 |
≤3.2 |
150±15 |
≥L1 |
≤64 |
≤27 |
≤31 |
KL16A |
≤32 |
M16×1.5 |
M8 |
3.2-5 |
≤10 |
≤20 |
≥10 |
≥3.2 |
13±1 |
≤9 |
≤4 |
200±20 |
≥L1 |
≤80 |
≤32 |
≤37 |
KL20A |
≤36 |
M20×1.5 |
M8 |
3-5 |
≤10 |
≤23 |
≥10 |
≥3.2 |
16±1 |
≤12 |
≤4 |
200±20 |
≥L1 |
≤83 |
≤36 |
≤42 |
KL24A |
≤41 |
M24×1.5 |
M10 |
3-5 |
≤10 |
≤27 |
≥10 |
≥3.2 |
19±1 |
≥10 |
≤4 |
250±25 |
≥L1 |
≤110 |
≤41 |
≤48 |
KL30A |
≤50 |
M30×2 |
M12 |
3-5 |
≤10 |
≤30 |
≥10 |
≥3.2 |
22±1
32±1 |
≥10 |
≤5 |
250±25 |
≥L1 |
≤130 |
≤50 |
≤58 |
KL36A |
≤64 |
M36×2 |
M16 |
3-5 |
≤10 |
≤35 |
≥15 |
≥3.2 |
30±2 |
≥15 |
≤7 |
300±30 |
≥L1 |
≤170 |
55-64 |
≤75 |
|
|
